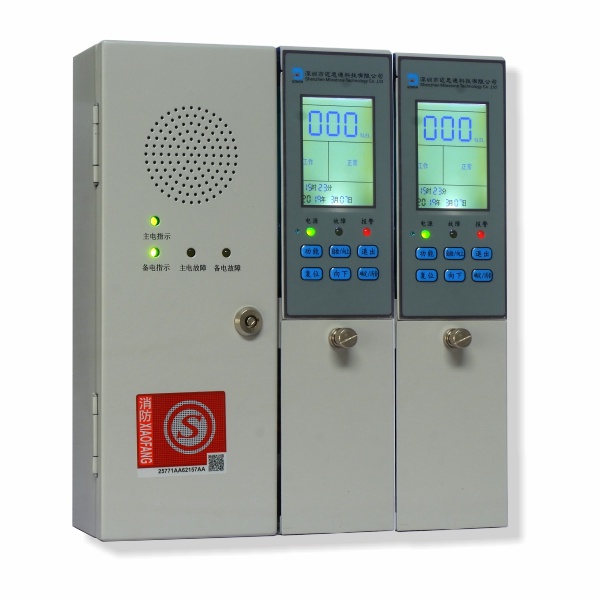

報警控制器ZX-113
產品參數
| 型號 | ZX-113 | 使用電壓范圍 | AC 220V±20% | 信號方式 | 工業設備通用標準4-20mA | 溫度 | -10℃～55℃ | 相對濕度 | 93%RH | 聲壓范圍 | >75dB/m | 報警濃度 | 一級報警默認值25%LEL（可調）； | 穩定性 | 長期工作報警濃度誤差不大于±5%LEL | 報警濃度誤差 | 不大于±3%LEL | 報警方式 | 聲光報警,液晶顯示LEL濃度 | 結構尺寸 | 240mmX150mmX60mm | 執行標準 | GB16808-2008 |
安裝說明
控制器屬非防爆結構，應固定安裝在安全場所，其安裝位置應選擇在便于觀察和維護之處，周?chē)粦?yīng)有影響儀器工作的強電磁場（電機、變壓器、動力電纜等）。
功能說明
ZX-113型控制器中文操作界面，操作方便，界面簡潔友好。
?“ 功能 ”鍵：設定各種參數,切換操作項目；
?“ 向上 ”鍵：向上鍵，設定數值的增加，及自檢功能；
?“ 向下 ”鍵：向下鍵，設定數值的減少；
?“ 退出 ”鍵：退出各種操作；
?“ 復位 ”鍵：可進行系統復位；
?“ 消音 ”鍵：用于操作確認及報警聲音消除；
指示燈
?主電指示燈（綠色）：顯示本機主電供電正常；
?備電指示燈（綠色）：顯示本機備電供電正常；
?電壓低指示（黃色）：顯示主電狀態指示，亮?xí)r表示主電電壓無或不正常。
?故障指示燈（黃色）：顯示故障信息，包括：傳感器是否故障、探測器與控制器連線是否故障、備電連線及充電線路是否故障。
?報警指示燈（紅色）：報警后此燈亮。
?控制器系統濃度報警后，請勿打開電器開關，確認燃?xì)庑孤兜脑?，并及時作出處理。原因不明時請聯絡有關燃?xì)獠块T(mén)作出徹底檢查。
?控制器故障燈亮，則應關掉電源，檢查傳感器電源、信號線是否短路、斷路，若接線正常，則說明傳感器失效，應更換。
?探測器防爆形式為隔爆型，接好電纜線一定要將盒蓋擰緊，在現場斷電后才能開蓋。
?探測器周?chē)鷿舛冗^(guò)高的煙霧、噴氣式殺蟲劑，可燃性溶劑亦有可能引起報警。
?傳感器損壞或失效，更換后應用標準氣樣重新標定。
?報警控制器出現故障應送制造廠檢修標定或通知制造廠派員檢修。
?儀器在安裝過程中應輕拿輕放，避免劇裂震動、碰撞。
?儀器暫不安裝，應存放在干燥通風場所，周?chē)諝庵胁缓懈g性氣體。
?本產品使用壽命為5年。
