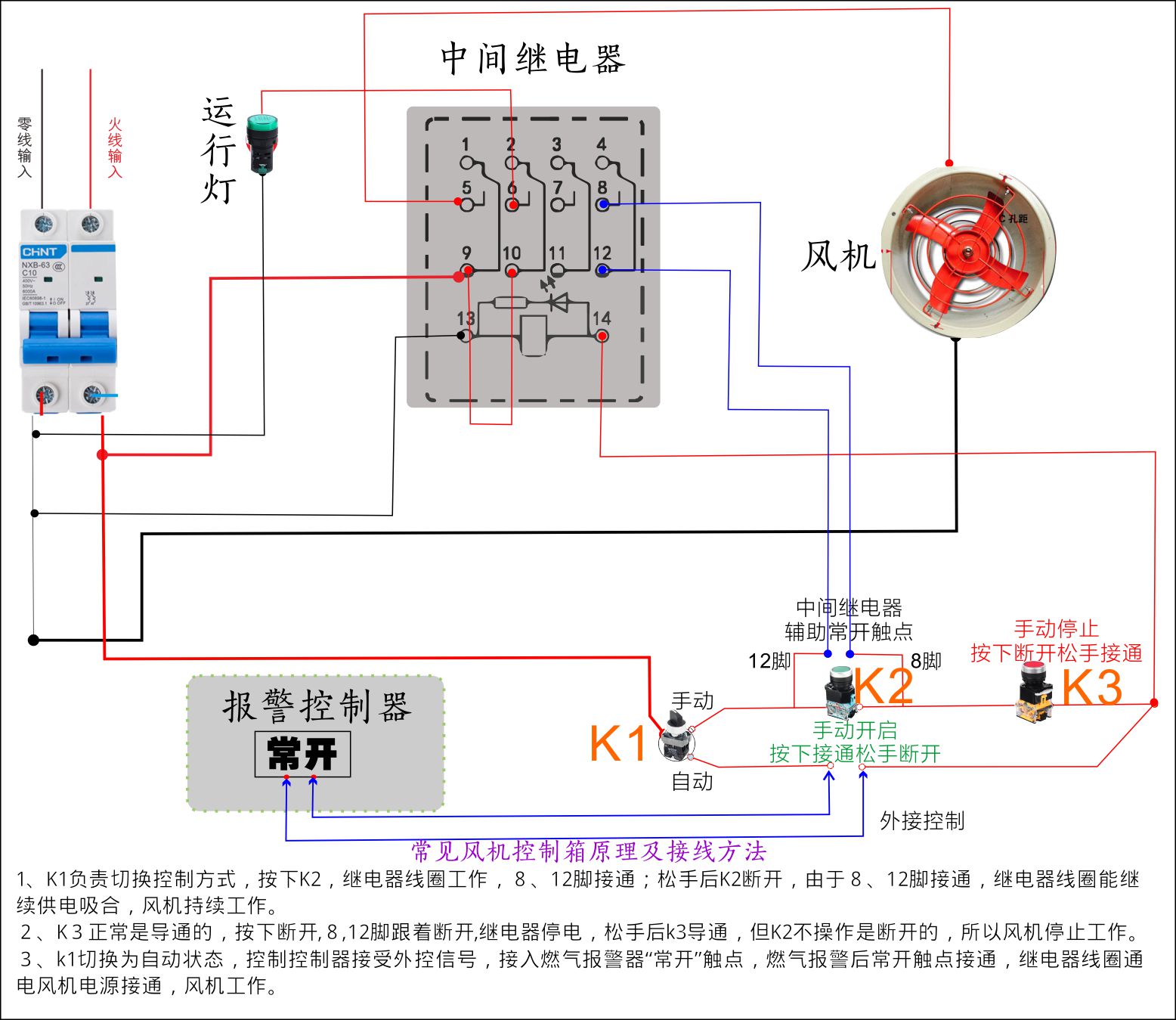

燃氣報警控制器與常見風機控制箱連接
作者： 來源： 發(fā)布日期：2021-09-06
- 1、K1負責切換控制方式，按下K2，繼電器線圈工作，８、12腳接通；松手后K2斷開，由于８、12腳接通，繼電器線圈能繼續(xù)供電吸合，風機持續(xù)工作。
- ２、K３正常是導通的，按下斷開,８,12腳跟著斷開,繼電器停電，松手后k3導通，但K2不操作是斷開的，所以風機停止工作。
- ３、k1切換為自動狀態(tài)，控制控制器接受外控信號，接入燃氣報警器“常開”觸點，燃氣報警后常開觸點接通，繼電器線圈通電風機電源接通，風機工作。
