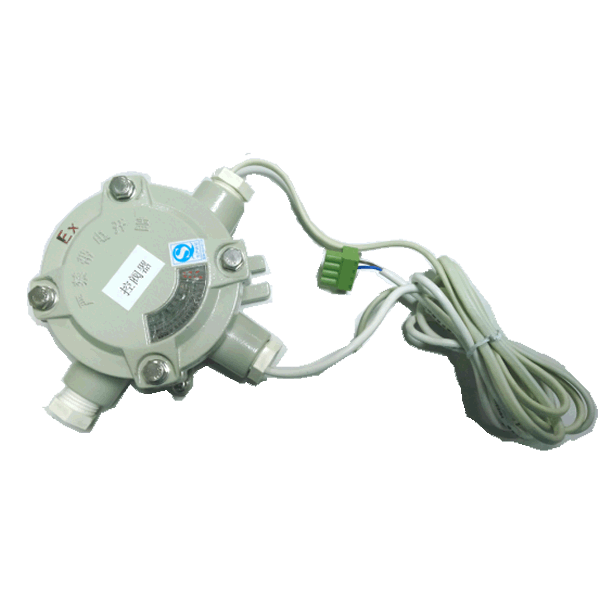

無線有線多功能控閥器ZX-ALL
作者： 邁思通科技 來源： 發布日期：2017-01-20
產品參數
本控閥器采用進口元器件和工業模塊，性能穩定可靠，用途廣泛。使用方便，交直流兩用，即可控制脈沖閥，有可控制排風扇、報警燈等。廣泛用于化工、石油、冶金、油庫、液化氣站、噴漆作業、燃?xì)廨斉涞瓤扇細怏w產生、儲存、使用等室內外易泄漏危險場所。
技術指標
| 型號 | ZX-ALL |
| 電源電壓 | AC 220V±20%或 DC 24V±20% |
| 控制方式 | RS-485總線或無線數傳方式 |
| 高頻載頻 | 430150MHz（可調） |
| 調制方式 | GFSK |
| 發射功率最大 | 100mW |
| 接收靈敏度 | -118db/m |
| 最大工作電流 | 有線方式 25mA ～ 48mA（動作時） |
| 最大工作電流 | 無線方式 45mA ~ 68mA（動作時） |
| 觸點容量 | 5A |
| 存儲溫度 | -10℃～55℃ |
| 環境濕度 | 93%RH |
| 控制距離 | 無線1200米（空曠） |
安裝說明
- 交流無線方式，集成塊U4必須拔掉，而插入無線模塊MODULE，接線端子CON1 的AC_L 和 AC_N分別接 220V 交流電的火線和零線，給控閥器提供電源。
- 直流有線方式，集成塊U4必須插上，而拔掉無線模塊MODULE，接線端子CON3 的O+ 和 O- 分別接 24V 交流的正極和負極，給控閥器提供電源。RA和RB分別接系統RS-485總線的相應端子。
- 如果是交流供電，CON2內部已經連好電源，無需外接，可直接接被控設備。如果是直流設備，接線端子CON1 的AC_L 和 AC_N分別接 24V 的正負極，而OUT端應接設備耳朵正極（如有區分正負極）。
- 跳線端子 JP1 ，1-2短接，則繼電器動作時是常閉狀態，適合控制排風扇、引風機、報警燈、直動閥門等。2-3短接，則探頭報警時動作兩秒左右，適合接脈沖閥。
- 跳線端子 JP2 ，1-2短接，任何一個探頭報警，繼電器均動作。2-3短接，則其地址碼與探頭相同的報警才會動作。
- 地址碼編碼方式與探頭完全相同，為二進制，但支持256個不同地址。
注意：外殼要接大地，以策安全。觸點容量為 5A，如果被控設備功率超過 1000W （交流），需加擴容繼電器或交流接觸器。
