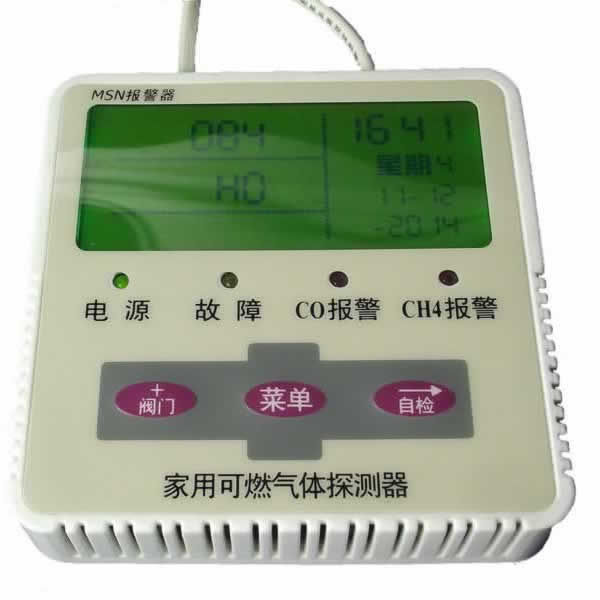

高精度燃氣報警器MSN-223
產品參數
產品說明
JTCO-ZD-223家用可燃氣體報警器內置采用燃氣、一氧化碳兩個高端氣敏元件，結合MCU先進電子技術及精良工藝制成的易燃、易爆及毒性氣體探測報警器；
技術參數
| 適合氣體 | 天然氣(CH4) 液化石油氣 人工煤氣 Co一氧化碳 |
| 報警設定值 | 燃氣CH4 ：10%LEL,Co一氧化碳：200PPM |
| 顯示量程 | 燃氣CH4 0---20%LEL Co一氧化碳： 0---500PPM |
| 環境溫度范圍 | 00℃～55℃（室內使用型） |
| 濕度范圍 | ＜95/% |
| 輸入電壓范圍 | AC180～240V/50Hz |
| 貯存溫度范圍 | -25℃～55℃ |
| 壓力限制 | 86～106KPa |
| 功耗 | 靜態功耗＜1.2W，動態功耗＜2W |
| 使用場所 | 室內 |
安裝說明
使用說明
- 電源線通入電源后,電源指示燈閃動,LCD顯示屏亮顯示如圖2所示；預熱4分種，顯示數代碼HO（代碼HO表示預熱），數字從240每秒減一顯示；期間產品處于預熱狀態,此時若注氣產品不會發出報警聲；當數字顯示到0時,則系系會自動進入到工作狀態；
 |
 |
| 圖2 | 圖3 |
2.如圖3顯示狀態下,綠色電源指示燈常亮,表示進入了工作狀態；此時報警器將可以正常探測氣體； 顯示右邊的時間我實時時間；
3. 當有氣體被測試到時,顯屏上會顯示相應的濃度；如圖4顯示；一氧化碳濃度200PPm,圖5顯示燃氣濃度10LEL；
 |
 |
| 圖4 | 圖5 |
當一氧化碳氣體泄漏濃度大于或等于200PPm時,一氧化碳指示燈紅色燈閃爍；或則當燃氣泄漏濃度大于或等于10%LEL時,燃氣指示報警紅色指示燈閃爍；并發出“嘀--嘀--嘀”聲；報警持續8秒后，則會輸出閥門信號或開關量信號；并記錄報警信息；
4．當顯示屏上出現圖6或圖7時，故障黃色燈亮?xí)r，同時蜂鳴器發出常鳴聲則表明產品自動檢傳感器部分損壞需要更換；圖6為CH4傳感器部分壞，圖7是一氧化炭傳感器部分壞；
 |
 |
| 圖6 | 圖7 |

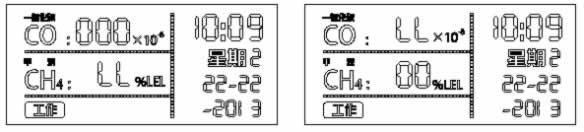

5. 當顯示屏上出現圖8或圖9時，故障黃色燈閃動指示，同時蜂鳴器發出常鳴聲則表明產品自動檢到產品反向漂移；圖8為CH4反向漂移，圖9是一氧化炭傳感反向漂移，此時應將報警器在通電一段時間，看產品能不能自動恢復，如果不能恢復；則應經過專業的零點校正或標定工作；
圖8圖9
按鍵操作
閥門鍵用于操作手動關閥或則改變操作數的大??；
菜單鍵用于進入菜單操作和確定功能操作；
自檢鍵用于進入自檢功能或操作時移動操作位；
自檢功能操作：
按動自檢不放，蜂鳴器發出聲音，所有指示燈亮，LCD所有段碼都點亮；
關閉閥門操作：
按動閥門鍵不放，5秒后會關閉閥門,LCD顯示5至0的變化.如果LCD顯示數還沒到0時候,松開了此按鍵,此時不會關閉閥門；
消音功能操作：
同時按動自檢和閥門一次,可以關閉報警聲或故障聲；
消音后,如果濃度恢復后,聲音會再次響起,當在一種氣體報警后消音了另一種氣體報警時,聲音會再次響起；
設置時間
按動菜單鍵后，出現如圖10示，按自檢鍵將光標移動么設置位置（光標在的位置，相應的文字會閃動），再次按菜單進入設定時間界面和密碼輸入界面；
